3D CAD Digitale Fabrik und Layouterstellung

Wir nehmen Ihren Bestand incl. des Gebäude vor Ort auf. Die Modellierung der Anlagentechnik erfolgt in der Regel mit Microstation und den TRICAD MS Modulen Fördertechnik, Stahlbau, Heizung, Sanitär, Lüftung, Elektro.

Neuanlagen planen und konstruieren wir lagegerecht und entsprechend Ihrer CAD Richtlinien. Die Detailtiefe geben Sie vor.

Wir überprüfen unsere Planung mit NavisWorks auf Kollisionen.

Sie erhalten von uns Layouts, Verfahrensschemata, Aggregateaufstellpläne, Verrohrungspläne, Belastungspläne, Anschlußpläne Elektrik, Fundamentpläne, Sicherheitslayouts etc.

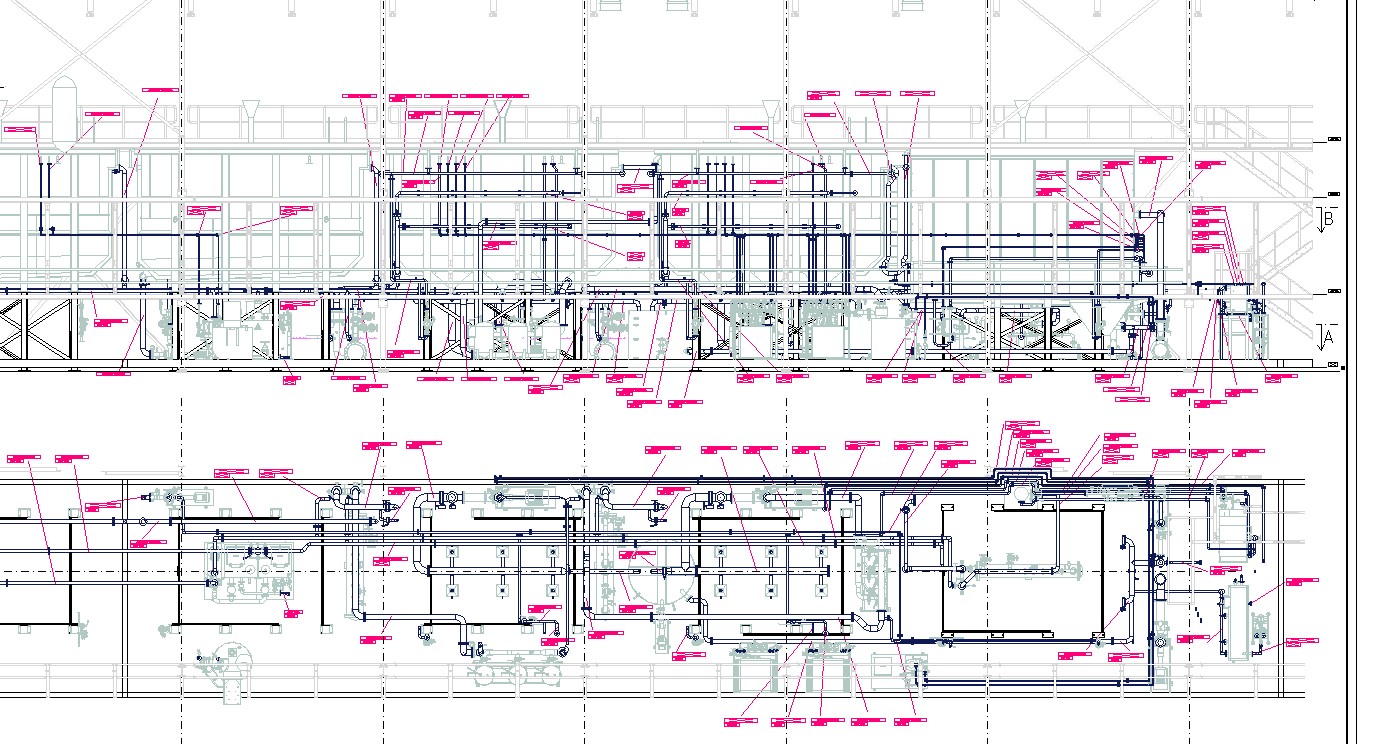

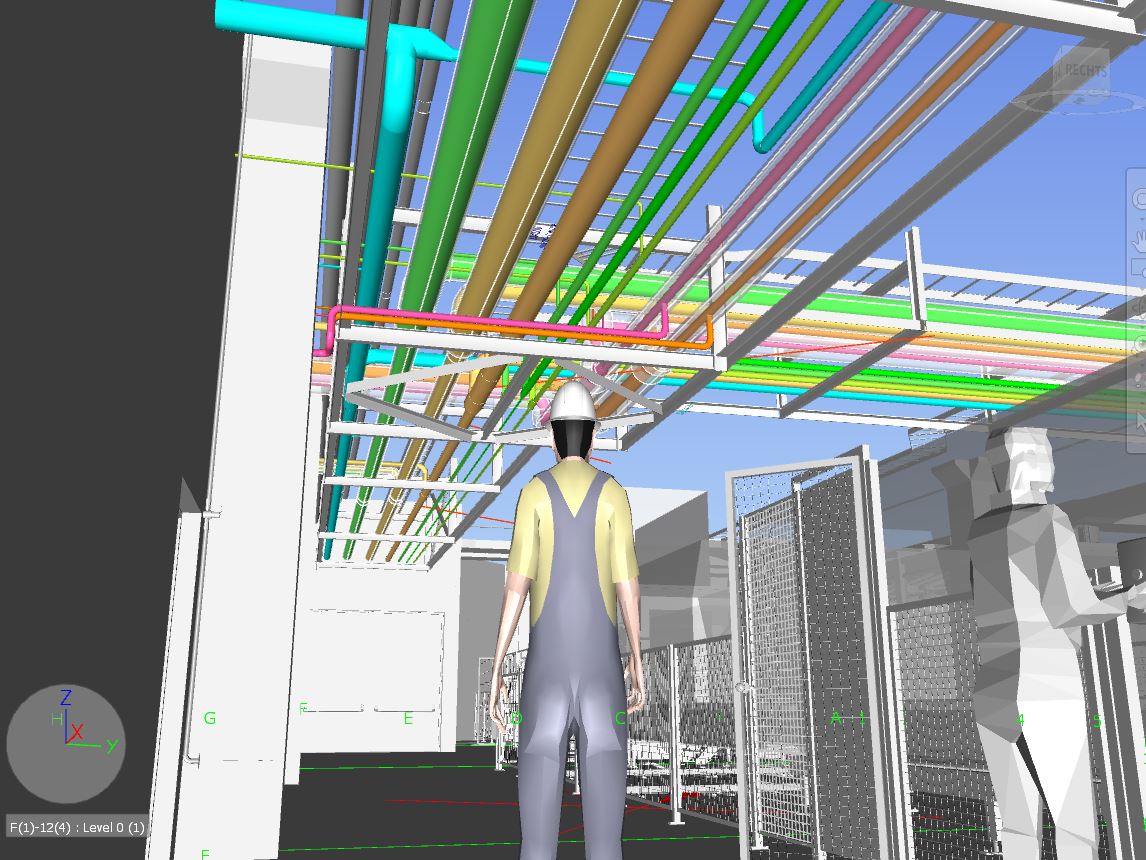

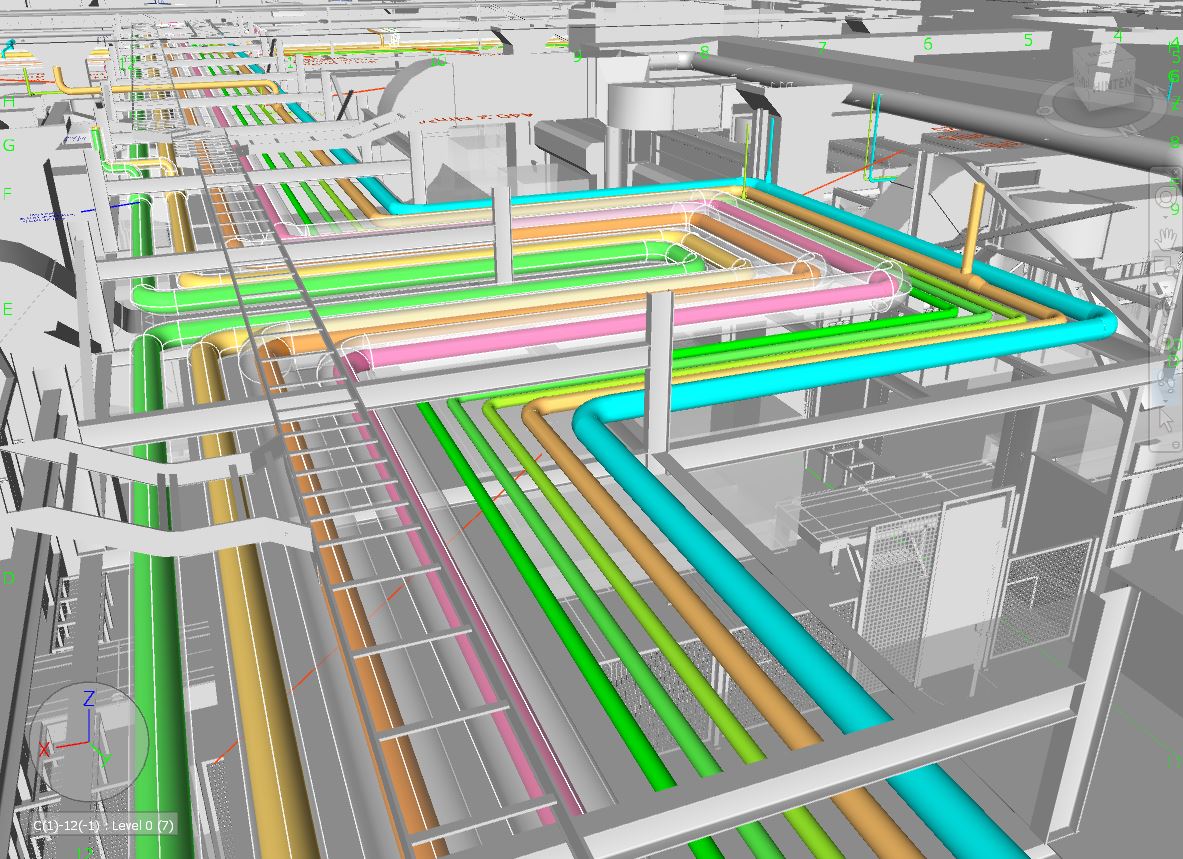

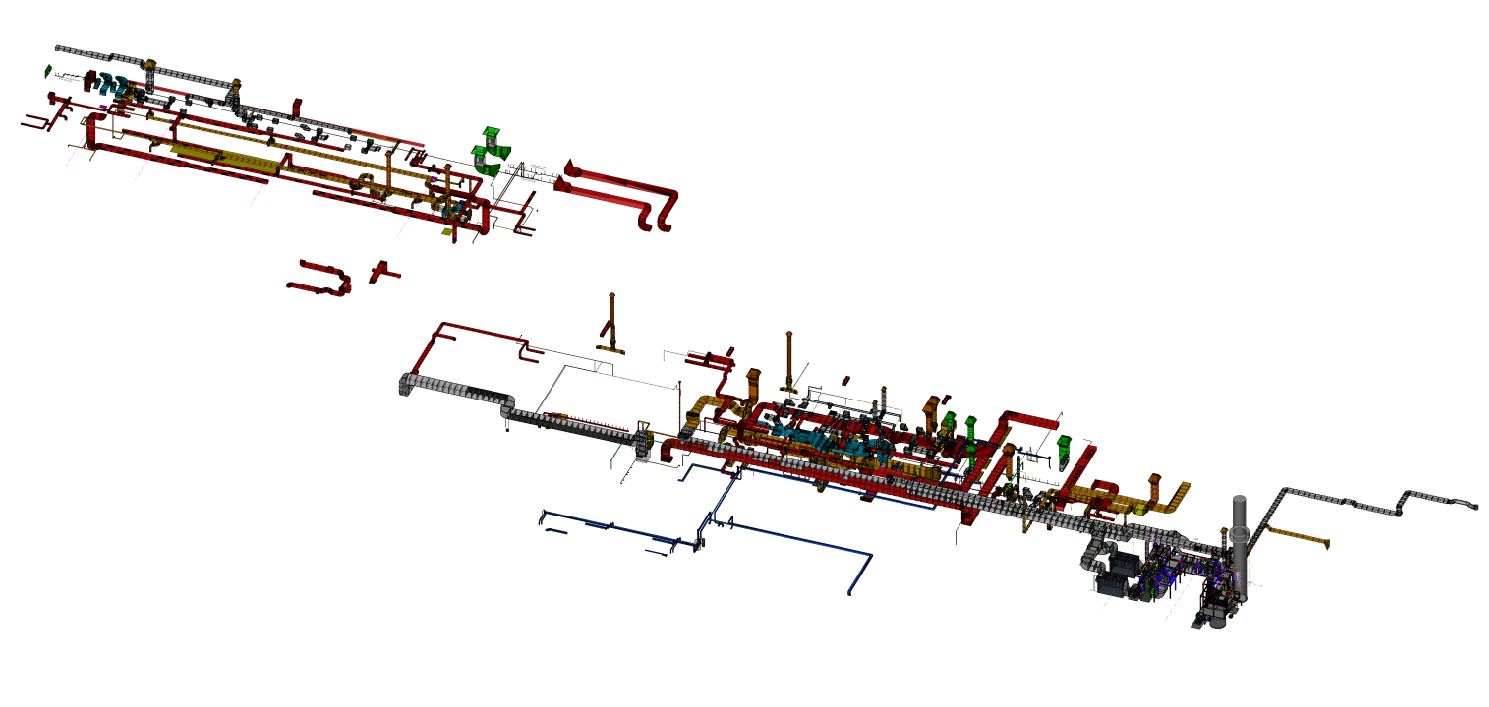

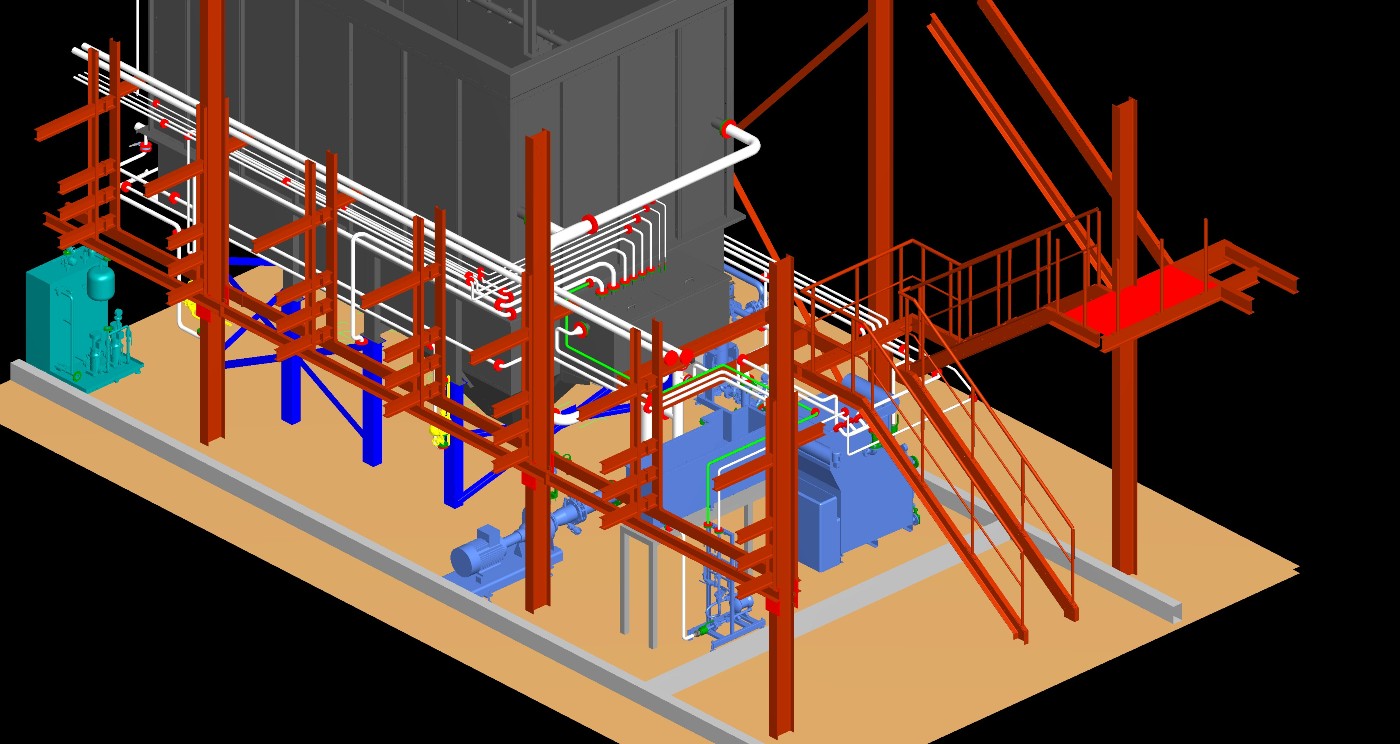

Beispiel VBH/KTL Anlage (unser Beitrag war die Planung und Konstruktion der Prozess- und Medienverrohrung):
Anklicken zum Vergrößern   Anklicken zum Vergrößern   Anklicken zum Vergrößern

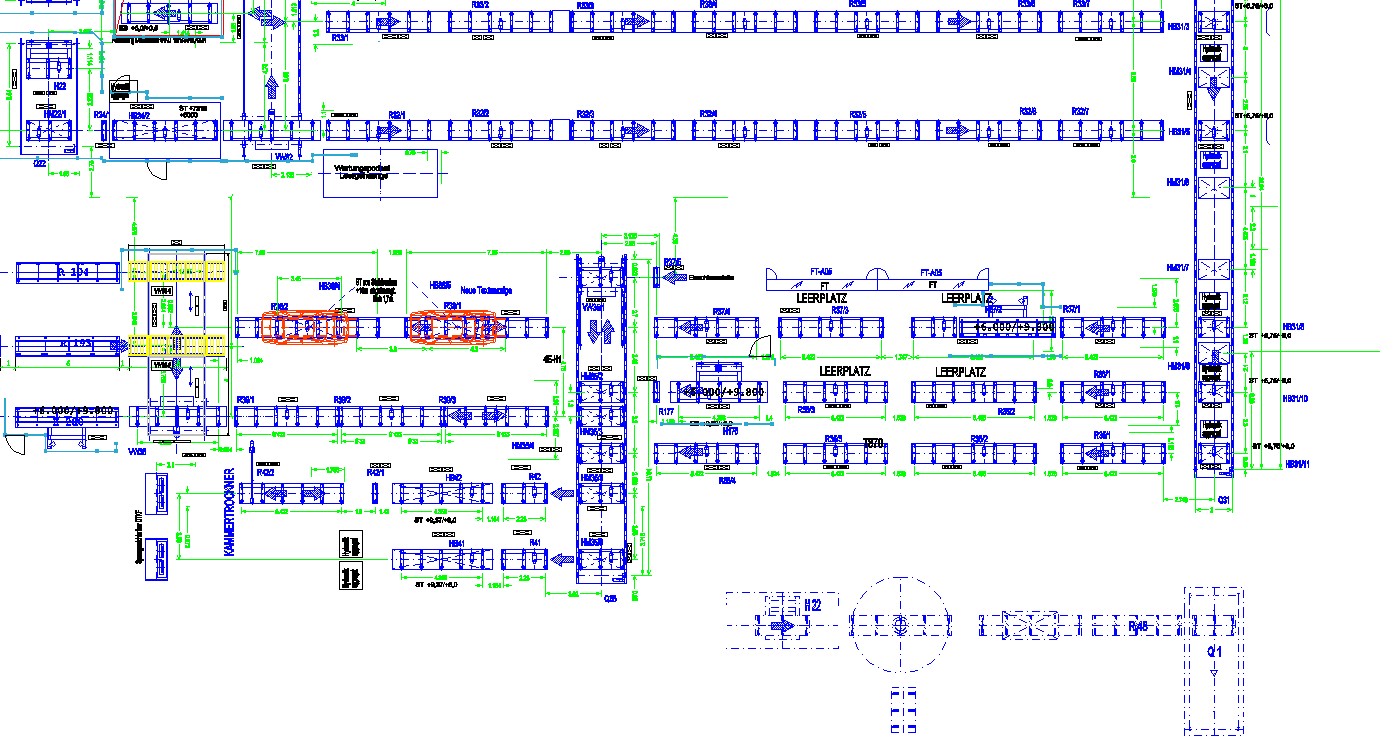

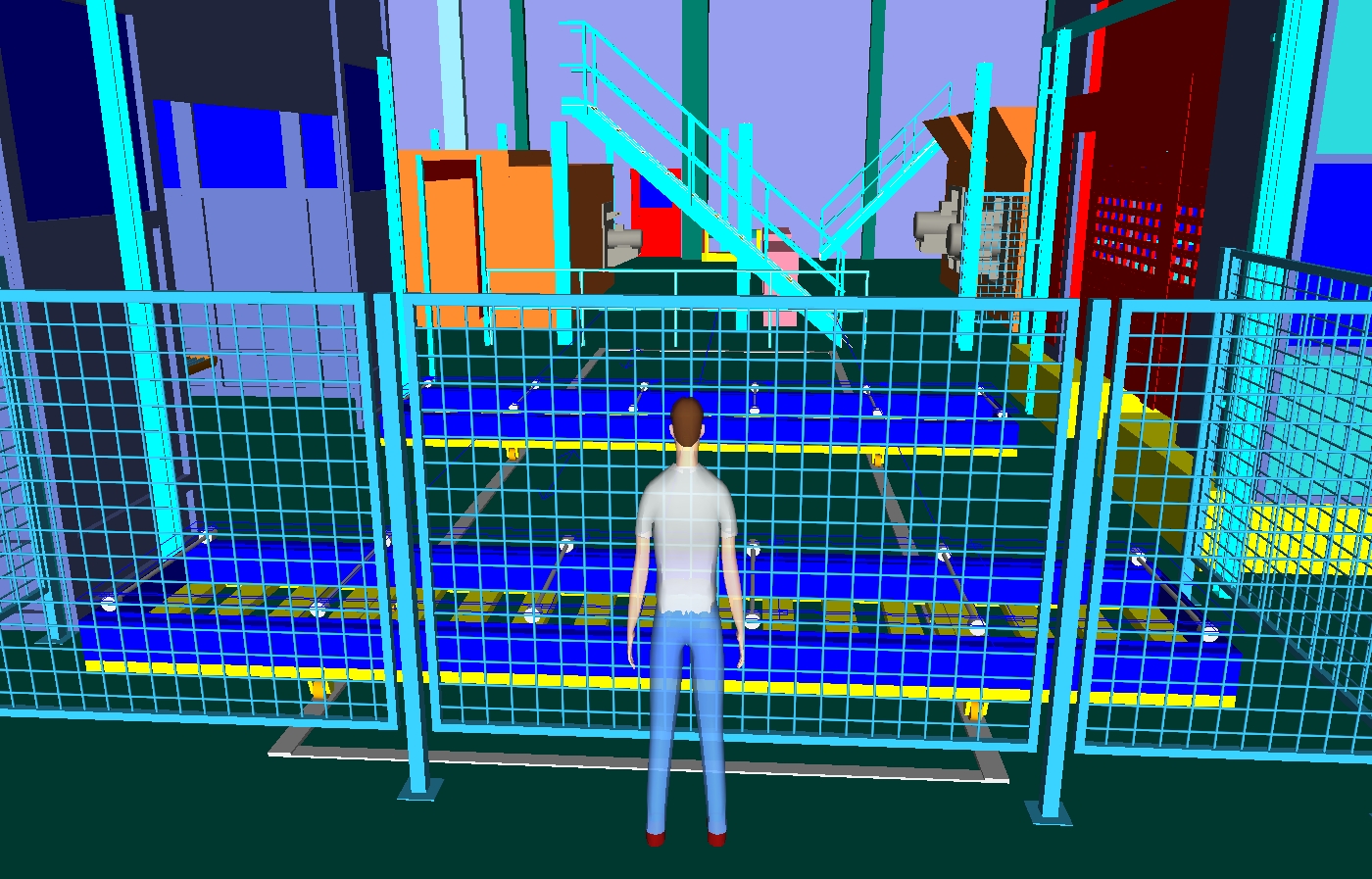

Beispiel Fördertechnik (unser Beitrag war die Vor-Ort Aufnahme der Kabine incl. fördertechnischer Komponenten. Die Modellierung erfolgte mit MicroStation V8 und TriCad Fördertechnik):
Anklicken zum Vergrößern   Anklicken zum Vergrößern   Anklicken zum Vergrößern

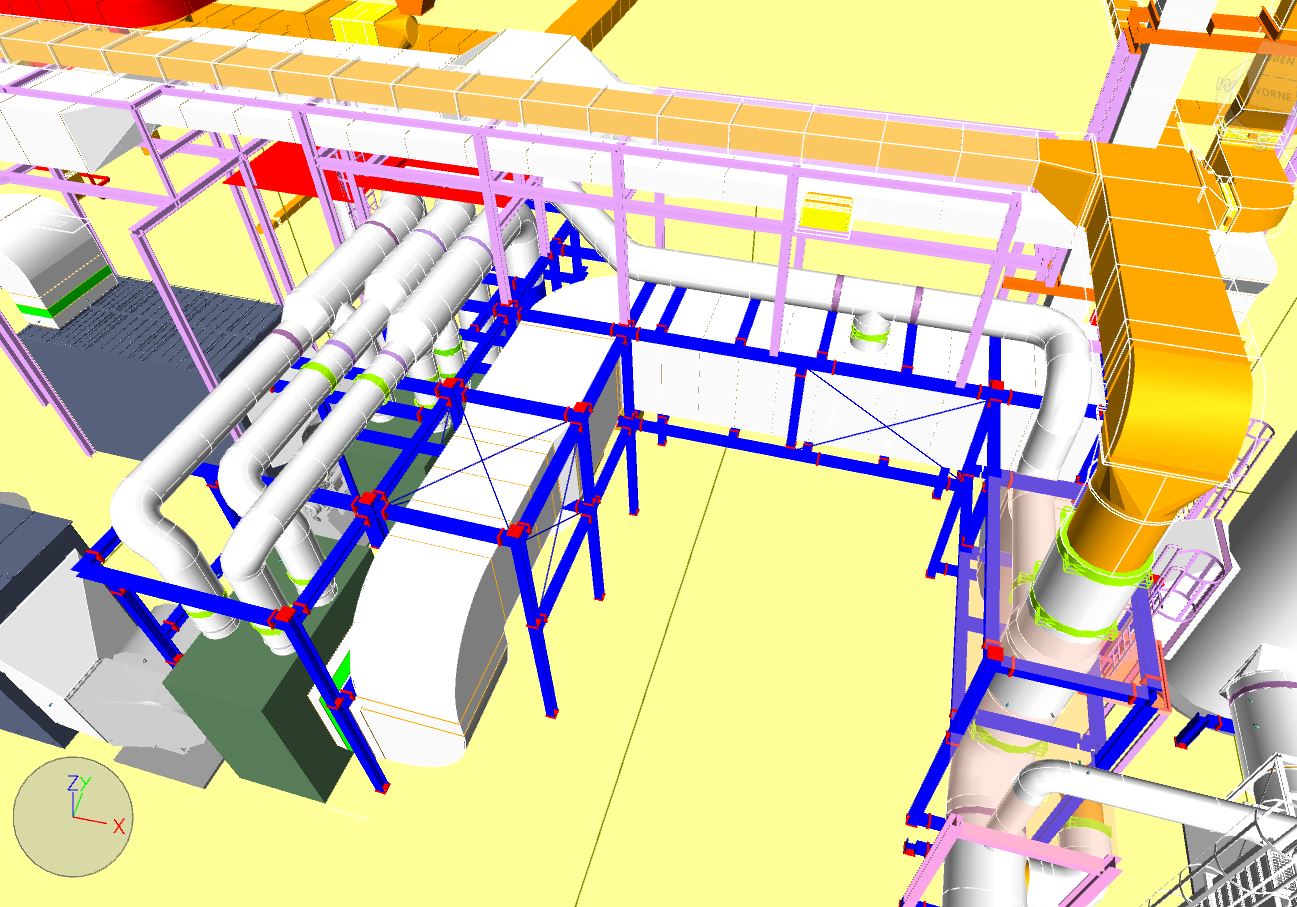

Beispiel Abluftreinigungsanlage (unser Beitrag war die 3D Modellierung der Anlagentechnik, die Konstruktion der Kanäle mit MicroStation V8 und TriCad Lüftung, die Modellierung der Stahlbaubühne mit TriCad Bühne):
Anklicken zum Vergrößern   Anklicken zum Vergrößern   Anklicken zum Vergrößern

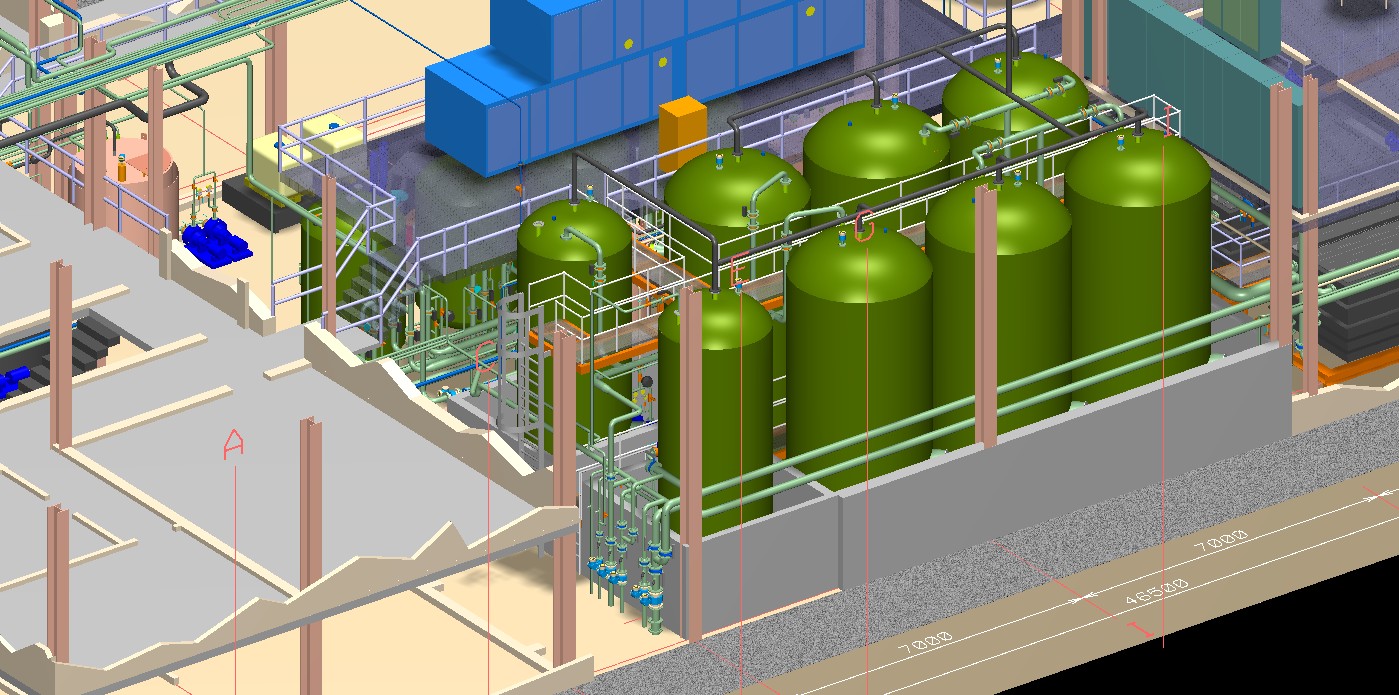

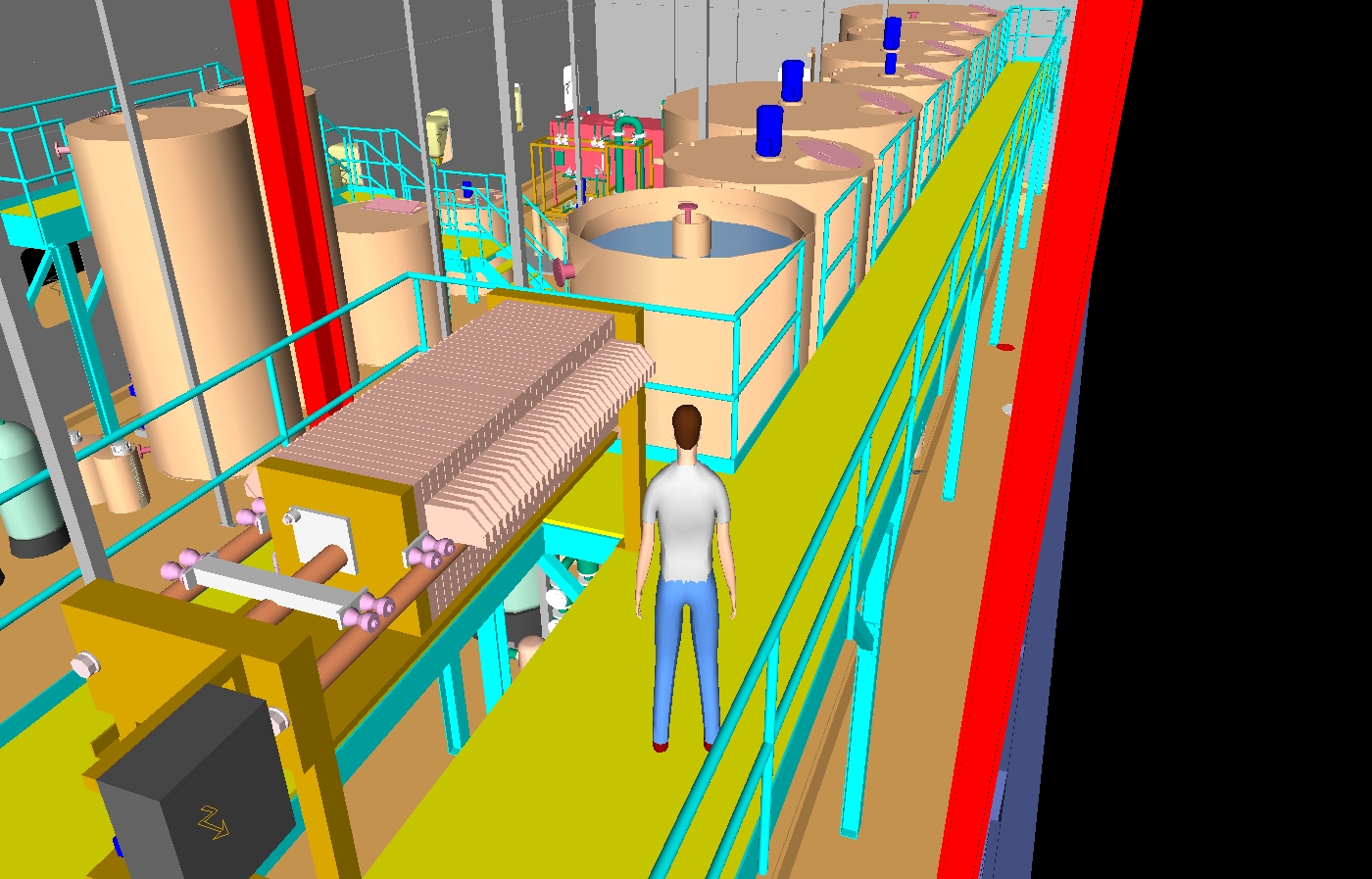

Beispiel Industrieabwasseranlage (unser Beitrag war die 3D Planung der Abwasseranlage und das Erstellen der Layouts):
Anklicken zum Vergrößern   Anklicken zum Vergrößern

Beispiel Industrieabwasseranlage (unser Beitrag war die Vor Ort Aufnahme und "as built" Modellierung der komletten Anlagentechnik und des Gebäudes sowie die Erstellung von Bestandsplänen):
Anklicken zum Vergrößern   Anklicken zum Vergrößern   Anklicken zum Vergrößern

Beispiel Roboterkabine(unser Beitrag war die Erstellung des Gesamtmodells und der Layouts):
Anklicken zum Vergrößern   Anklicken zum Vergrößern   Anklicken zum Vergrößern
